Wie funktioniert der YADOS Typenschlüssel

Definition
Der YADOS Typschlüssel bezeichnet einen alphanumerischen Code, der es ermöglicht die YADO|NETZ-Systemkomponenten durch wenige Buchstaben bzw. Ziffern eindeutig nach Anlagentyp (Anwendungsbereich), Ausstattung und nach Konstruktionsvarianten abzubilden. Dazu gehören z.B.:

  • Einsatzbereich (Wärmeübergabe, Wärmeverteilung, Trinwassererwärmung)
  • Ausstattungsmerkmale, Anzahl der Wärmetauscher, Heizkreise und TWE
  • Anschlussart direkt oder indirekt (I / D)
  • Konstruktionsvarianten (Gehäuse (G), Kompaktbauweise (C), Primär-Rücklaufauskühlung (PR), EnergieEffizienzVerteiler (EEV))


Wärmeübergabestationen

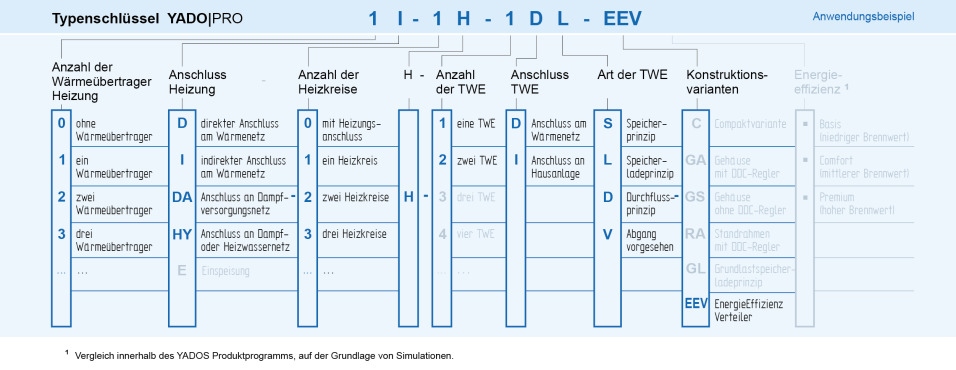

  • Abb. 1/4 - Anwendungsbeispiel Fernwärmestation YADO|PRO

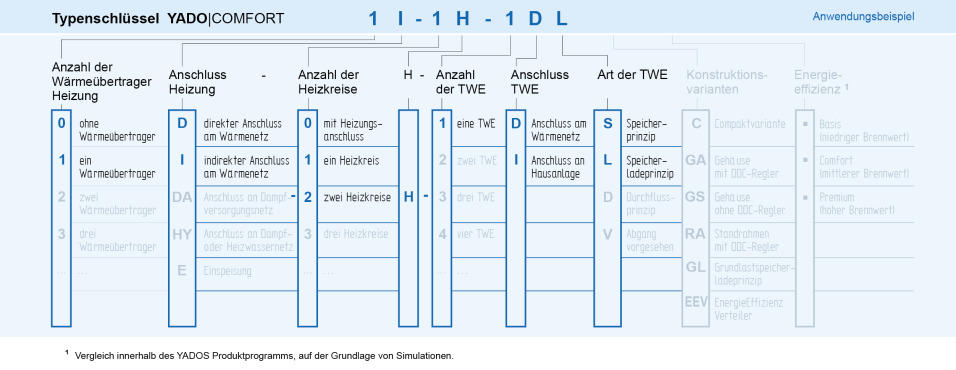

  • Abb. 2/4 - Anwendungsbeispiel Fernwärmestation YADO|COMFORT
  • Abb. 3/4 - Anwendungsbeispiel Fernwärmestation  YADO|GIRO

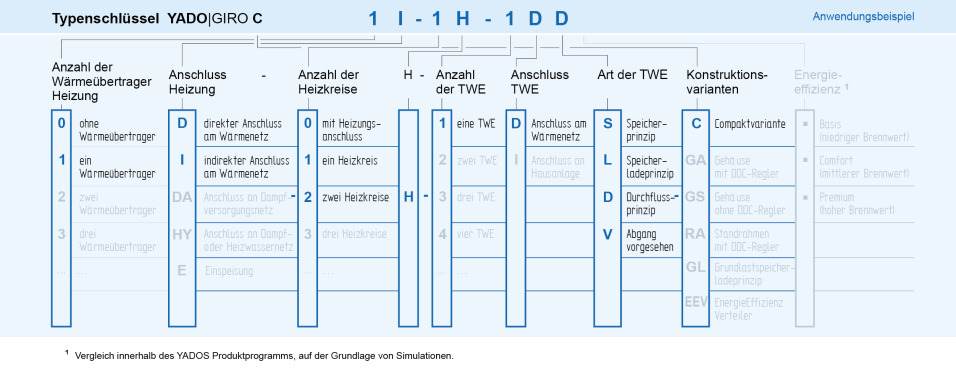

  • Abb. 4/4 - Anwendungsbeispiel Fernwärmestation YADO|GIRO C

Verteiler und Trinkwassererwärmer

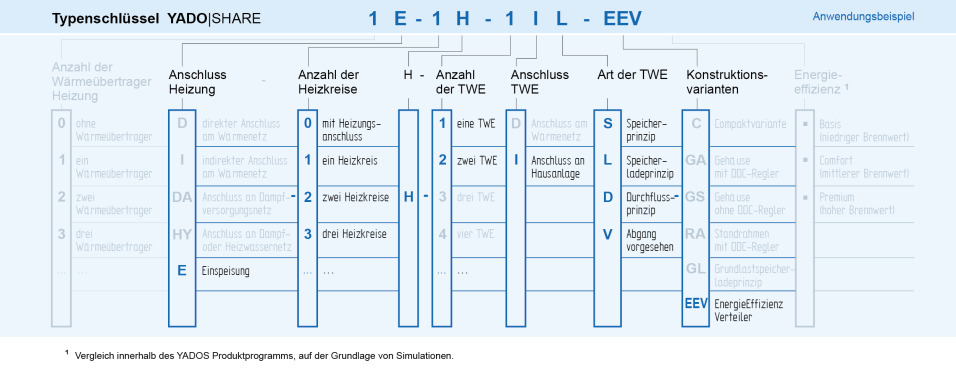

  • Abb. 1/3 - Anwendungsbeispiel Heizungsverteiler YADO|SHARE

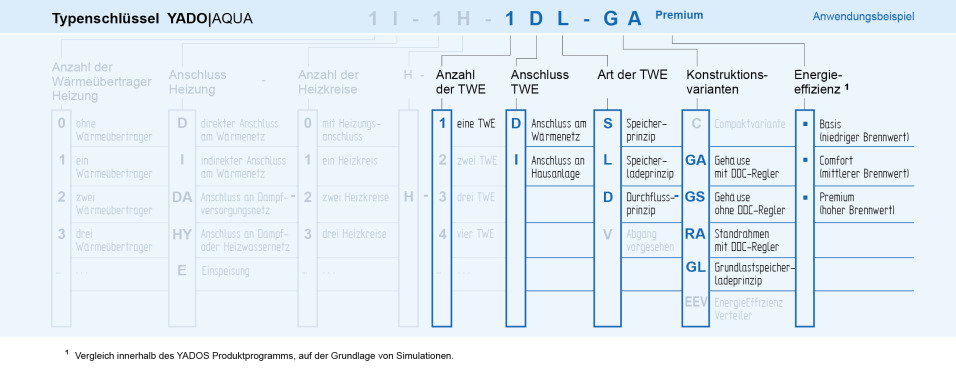

  • Abb. 2/3 - Anwendungsbeispiel Trinwassererwärmer YADO|AQUA PR
  • Abb. 3/3 - Anwendungsbeispiel Trinwassererwärmer YADO|AQUA G

Die Abbildungen stellen Anwendungsbeispiele für den Einsatz des jeweiligen Anlagentypes dar. Sonderausstattungen und Anpassungen nach Kundenvorgabe sind abweichend möglich.
